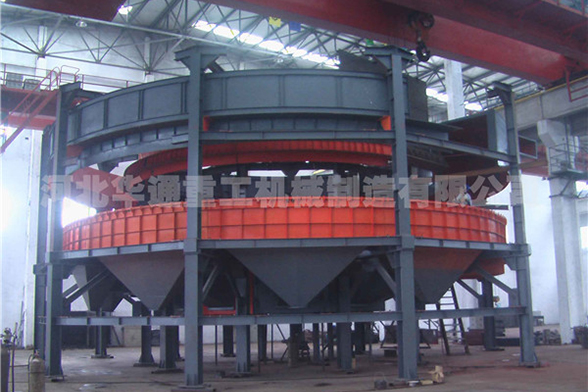

節能環保環冷機，由風箱、臺車、排料溜槽等部分組成，臺車體為上下層梯形平面結構，上層有箅條板，下層是一塊底板，底板邊緣有密封膠帶，上下層之間有帶通風孔的支撐板。臺車間的異形梁和內、外欄板組成的筒體，壓在底板邊的膠帶上。本實用新型沒有雙層卸灰閥、環形拉鏈機，減少了維護、檢修工作量。環冷機骨架高度降低，節省了基建費用。風箱的結構形式，使漏風率顯著降低，減少了環境污染，改善了工作條件。

節能環保環冷機被設計為燒結機自動配料系統，自動混料系統，燒結成型系統，熱破篩分系統;自動裝料系統。

節能環保環冷機的驅動裝置由兩套互成 162°的傳動系統組成。每個系統都由電機、減速機、主動摩擦輪、被動摩擦輪組成。其特點是兩套系統完全相同，以提供相同的動力和運動。兩套系統都是懸掛在固定的門形框架上的，整個傳動系統可以繞門形框架上的軸產生少量轉動以吸收回轉框架運行過程中的震動。用螺釘聯接在回轉框架上的摩擦板在摩擦輪的帶動下可繞內、外水平軌道作圓周運動。節能環保環冷機的臺車體是用鉸鏈連接在回轉框架上的，臺車體在受料區域接受從給礦漏斗卸下的熾熱的燒結礦后，隨回轉框架沿水平圓形軌道做圓周運動。在卸礦區，水平圓形軌道改為向下彎曲的曲軌，裝滿燒結礦的臺車體底板隨曲軌軌跡傾斜，將冷卻的燒結礦從排料斗卸出，完成一個循環。
